Tabela de Amperagem de Cabos de Cobre com Isolação em PVC: Guia para Dimensionamento

A escolha da bitola adequada em um projeto elétrico depende diretamente da capacidade de corrente que o cabo pode conduzir de forma segura. Em cabos de cobre isolados em PVC (70 °C), essa capacidade varia conforme a seção nominal (mm²), o método de instalação, a temperatura ambiente e o número de condutores carregados. Por isso, consultar tabelas — como as da NBR 5410 ou as fornecidas pelos fabricantes — é essencial para garantir segurança, eficiência e conformidade técnica da sua instalação elétrica.

Tabela de Amperagem de Cabos de Cobre (Isolação em PVC 70 °C)

Extraída da norma NBR 5410:2004, a tabela abaixo descreve a capacidade de corrente, em ampéres (A), para condutores de cobre com isolação de PVC (70°C), para os métodos de referência B1 e B2.

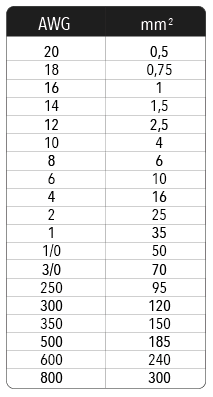

SEÇÃO NOMINAL mm²	B1		B2
	2 CONDUTORES CARREGADOS	3 CONDUTORES CARREGADOS	2 CONDUTORES CARREGADOS	3 CONDUTORES CARREGADOS
0,5	9	8	9	8
0,75	11	10	11	10
1	14	12	13	12
1,5	17,5	15,5	16,5	15
2,5	24	21	23	20
4	32	28	30	27
6	41	36	38	34
10	57	50	52	46
16	76	68	69	62
25	101	89	90	80
35	125	110	111	99
50	151	134	133	118
70	192	171	168	149
95	232	207	201	179
120	269	239	232	206
150	309	275	265	236
185	353	314	300	268
240	415	370	351	313
300	477	426	401	358
400	571	510	477	425
500	656	587	545	486

Pontos Importantes ao Utilizar a Tabela:

• Método de instalação: A capacidade varia conforme o método — condutor em eletroduto embutido (método B1/B2), cabo multipolar, cabo sobre bandeja, canaleta, etc.

• Temperatura do condutor e ambiente: A isolação em PVC é projetada para operar até cerca de 70 °C, e a temperatura ambiente afeta a dissipação de calor. Em locais mais quentes, deve-se usar fatores de correção.

• Número de condutores carregados / agrupamento: Quando há mais de um condutor em um mesmo eletroduto ou canaleta, ou quando há agrupamento de cabos, a dissipação térmica é reduzida — o que diminui a corrente admissível. A norma e os fabricantes recomendam considerar essa situação.

• Queda de tensão e projeto do circuito: Além da amperagem, é preciso considerar a queda de tensão — manter dentro dos limites (tipicamente ≤ 4% para circuitos terminais, conforme norma) exige verificar a seção, o comprimento e a corrente do circuito.

Queda de tensão

Conforme a norma NBR 5410:2004 – Instalações Elétricas de Baixa Tensão, item 6.2.7.2, em nenhum caso a queda de tensão nos circuitos terminais pode ser superior a 4%. Quedas de tensão maiores são permitidas para equipamentos com corrente de partida elevada, durante o período de partida, desde que dentro dos limites permitidos em suas normas respectivas. Aqui ao lado está a tabela de queda de tensão para produtos isolados em PVC 70 ºC e temperatura ambiente de 30 ºC.

Cálculo

Queda de tensão (V) = queda de tensão tabelada (V/A.km) x corrente do circuito (A) x comprimento (km). Queda de tensão em % = [queda de tensão (V) / tensão do circuito (V)] x 100.

Utilizar uma tabela referenciada e confiável garante que o dimensionamento dos cabos com isolação PVC seja mais preciso e seguro. A cada projeto, é fundamental:

• escolher a bitola correta conforme a carga elétrica,

• considerar o método de instalação real,

• aplicar fatores de correção quando houver agrupamento de condutores ou temperatura elevada,

• verificar a queda de tensão e demais requisitos de circuito.

Assim, a instalação elétrica será mais eficiente, durável e em conformidade com as normas vigentes.
