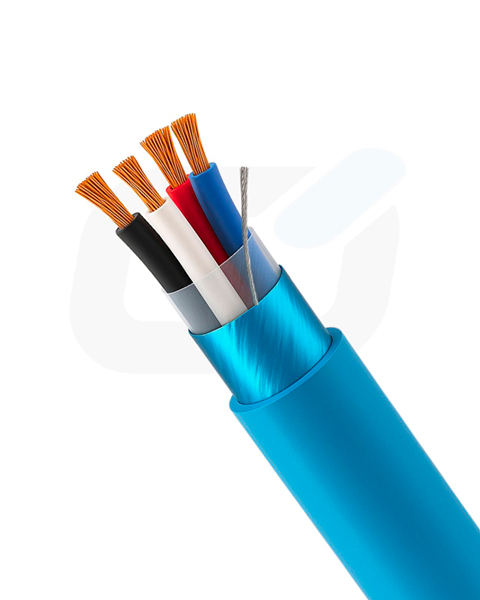

Cabo Instrumentação Segurança Intrínseca
Utilizados em instrumentação eletrônica de instalações industriais, sinalização em geral e telemetria em áreas petroquímicas, químicas, cloro químicas, papel e celulose etc. Para instalações onde se requer proteção contra interferências, ruídos, campos magnéticos, com característica de segurança intrínseca para uso em áreas classificadas.
Devido as características da construção do cabo, diminui a possibilidade de descarga por efeito corona, evitando que o cabo se torne uma fonte de ignição na planta intrinsecamente segura. São indicados para sinais analógicos 4 – 20mA, discretos, digitais, instrumentação ponto a ponto, protocolo Hart® e etc. De forma a evitar interferências com outros tipos de sinais, em locais sujeitos a ruídos externos, nas plantas industriais, química, petroquímica, celulose, etc.
CARACTERÍSTICAS DE CONSTRUÇÃO:
Condutor: Fios de cobre eletrolítico nu (tempera mole)
Encordoamento: Classe 5 (flexível) – conforme NBR NM 280
Isolação dos Condutores: Policloreto de vinila, tipo PVC/E (105°C).
Classe de Tensão: 300V.
Identificação dos Condutores: PAR (preto e branco), TERNA (preto, branco e vermelho) e QUADROA (preto, branco, vermelho e azul).
Passo de Torção dos Elementos: 50 à 70mm.
Separador Total: Fita não higroscópica em poliéster.
Blindagem Eletrostática Total: Fita de alumínio + poliéster com condutor dreno 0,50mm² de cobre estanhado em contato elétrico com a fita de alumínio.
Cobertura Externa: Policloreto de vinila, tipo PVC ST2 (105°C) com acabamento cilíndrico na cor Azul claro.
Norma Aplicável: NBR 10300 – Cabos de instrumentação com isolação extrudada de PE ou PVC para tensões até 300V.
